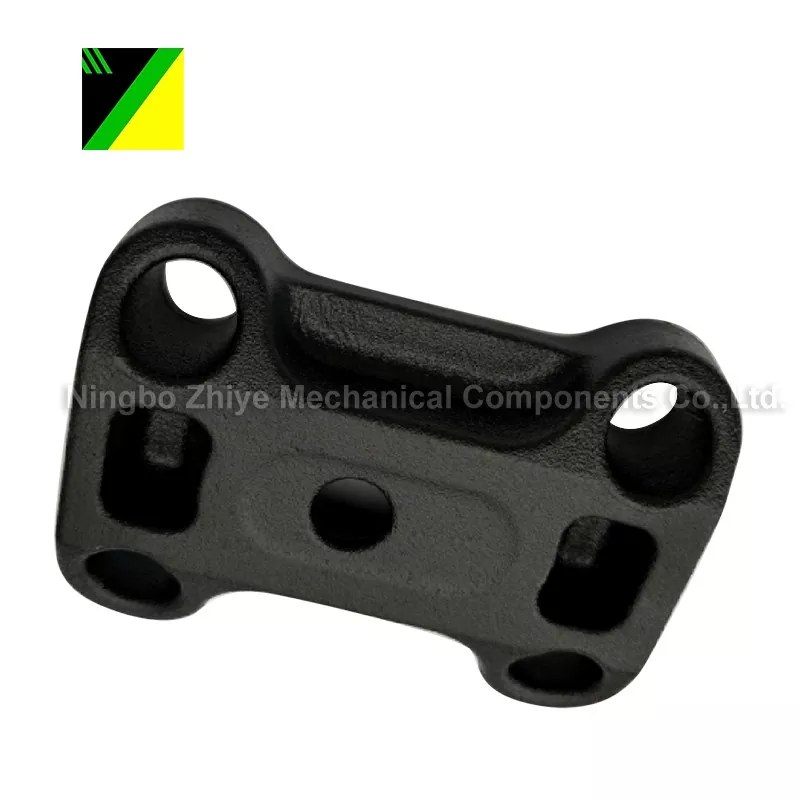

Burdin harikorra galdutako aparra

Inbertsio Galdaketa Plaka Behea

Materiala: 70-50-05

Prozesua: Galdutako apar-galdaketa

Pisu gordina: 4,825 kg

Apar-moldeaketa

Aplikazio-eremua: Eraikuntzako makineria

Gainazalaren tratamendua: herdoilaren aurkako likidoa, hauts beltza estaldura

Produktuak tratamendu termikoa behar du

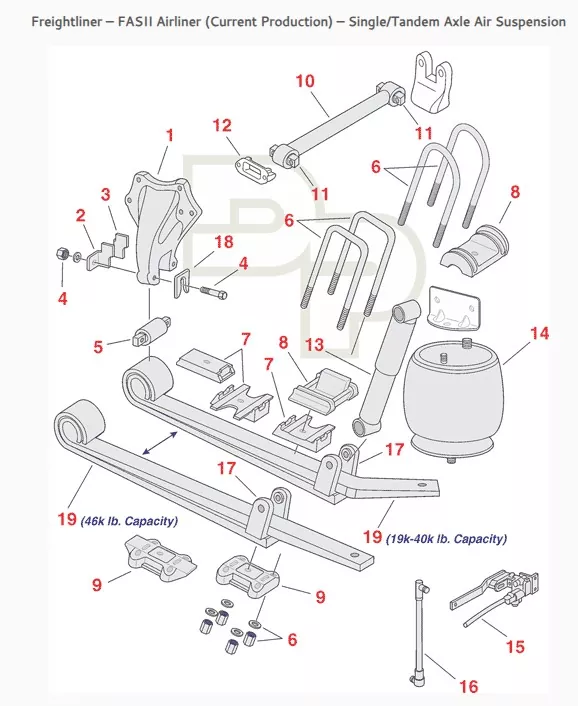

Produktuaren aplikazio-kokapen zehatza (ikus 9. ikuspegi lehertua):

(Salgaien kamioien esekidura sistema)

Produktuen aplikazioa: Kamioiak

Eredu lurrungarrien galdaketaren aplikazioak (molde osoa galdaketa edo apar galda galda gisa ere ezagutzen dena) honako hauek dira:

I. Galdaketa-material aplikagarriak

Galdutako apar-galdaketak hainbat materialekin bateragarritasun handia du, ia metalezko galdaketa guztiak hartzen ditu, eta bereziki egokia da material hauetarako:

1. Burdinurtua

Hau da gehien erabiltzen den material mota, burdinurtu grisa, burdin harikorra eta burdinurtu moldagarria barne.

Abantailak: burdinurtuzko galdaketa-tenperatura (1300-1450 ℃ gutxi gorabehera) oso bateragarria da apar-ereduaren lurruntze-tenperaturarekin (EPS, STMMA, etab.), lurruntze-produktuak erraz kentzeko eta porositatea eta zepa inklusioak bezalako akatsak murrizteko.  Gainera, burdinurtuzko piezek barne barrunbe konplexuak behar dituzte sarritan (adibidez, balbula-gorputzak eta ponpa-gorputzak), eta galdutako apar-galdaketa-prozesuaren ia forma garbia sortzeko gaitasunak ondorengo mekanizazioa murrizten du.

Produktu tipikoak: Automozioko motorraren blokeak, zilindro-buruak, ihes-kolektoreak, makina-erreminta oheak eta hodi-balbulak.

2. Altzairu Galdaketa Kategoria

Karbono ertain eta baxuko altzairuetarako eta aleazio baxuko altzairu galdaketarako egokia; Karbono handiko altzairurako eta aleazio handiko altzairuetarako prozesu zaindua behar da.

Kontuan izan beharreko puntuak: altzairuzko galdaketa tenperatura altua da (1500-1650 ℃ gutxi gorabehera), eta horrek apararen gehiegizko deskonposizio termikoa eta karbono beltz kantitate handia sortzea erraz dezake.  Hori dela eta, beharrezkoa da estalduraren eta ate-sistemaren iragazkortasuna optimizatzea (presio negatiboaren erauzketa erabiliz, esaterako) karbonoa aberasteko akatsak ekiditeko.

Produktu tipikoak: eraikuntza-makineriarako kontrapisuak, energia eolikoko bridak, higadura-erresistenteak diren meatze-makinetarako piezak.

II. Galdaketa-egitura eta neurri aplikagarriak

1. Galdaketa-egitura aplikagarriak

Barne-barrunbe/kanal-galdaketa konplexuak: ez da harea-nukleorik behar (nukleoa kentzea eskatzen duen hare-galdaketa tradizionala ez bezala), eta galdaketa zuzenean osa daiteke apar-eredu baten bidez, hala nola, olio-pasabide konplexuak dituzten motorraren zilindro-blokeak, barrunbe anitzeko balbula-gorputzak eta forma irregularreko hodiak.

Egitura irregularra/asimetrikoen galdaketak: hareazko galdaketa tradizionalak moldeen lerrokadura desegokia eta distira izateko joera du zatiketa-lerroen ondorioz. Galdutako apar-galdaketak ez du bereizketa-lerrorik, eta formaren zehaztasuna bermatzen du, hala nola aerosorgailuen ardatzak eta automobilen atzeko ardatzen karkasak.

Pieza txikiak eta ertainak batez ere: normalean 0,1-50 kg pisatzen dituzte (adibidez, motorraren amaierako tapoiak, balbula zatiak), CT7-CT9 graduetara eta gainazaleko zimurtasuna Ra6.3-12.5μm iristen den zehaztasun dimentsionalarekin, ondorengo mekanizazioa murriztuz (mekanizazio hobaria 1-33 mm-5 mm-ra murriztu daiteke galdaketa tradizionalarekin alderatuta).

Pieza handietara moldagarritasuna: 100-500 kg-ko pieza handiak ekoizteko gai da (adibidez, makina-erremintaren oheak, ingeniaritza-makinen oinarriak), baina harea-kutxa handiagoak, presio negatiboko sistema indartsuagoak eta apar-moldeaketa prozesu egonkorragoak behar ditu (apar-deformazioa ekiditeko); pieza oso handiak (>500kg) ez dira hain ohikoak aparra muntatzeko zailtasunagatik eta isurtzerakoan lurruntze-produktuak agortzeko zailtasunagatik.

III. Aplikazio-industria nagusiak

Goian aipatutako materialaren eta egituraren egokitasunean oinarrituta, galtzen diren apar-galdaketarako aplikazio nagusien industriak hauek dira:

Automobilgintza eta Piezen Industria

Hau da proportziorik handiena (% 40-50 gutxi gorabehera), batez ere motorraren blokeak, zilindro-buruak, ihes-kolektoreak, engranaje-kutxen karkasak, atzeko ardatzen karkasak, balazta-danborrak eta abar ekoizten dituena. Bereziki egokia da burdin harikorraz eta aluminiozko aleazioez egindako pieza konplexuetarako, automobilgintzako osagai arin eta doitasun handikoen eskakizunei erantzuteko.

Eraikuntzako Makineriaren Industria

Kontrapisuak, pista-plakak, balbula hidraulikoen gorputzak, ponpa-gorputzak eta abar ekoizten ditu, batez ere burdinurtuzko edo aleazio baxuko altzairuz eginak.  Pieza hauek barne barrunbe konplexuak izaten dituzte sarri, eta galdatutako apar-galdaketak ekoizpen-prozesua errazten du (ez da harea nukleorik behar), kostuak murriztuz.

Makineria Orokorra Industria

Horrek makina-erremintaren oheak, ponpa eta balbula osagarriak, konpresoreen piezak, etab. barne hartzen ditu, galdaketa-indarra eta zigilatzeko errendimendua bermatua eskatzen dutenak. Galdutako apar-galdaketaren hare-nukleorik gabeko ezaugarriak hondar-nukleoek eragindako poroak eta harea-inklusioak bezalako akatsak murrizten ditu.

Trenbide-garraioa eta energia eolikoa industriak

Honen barruan sartzen da abiadura handiko tren/metroetarako bogie-piezen ekoizpena (aluminio-aleazioa edo altzairu galdatua) eta aerosorgailuen ardatzak (burdina harikorra). Hauek tamaina handiko eta doitasun handiko galdaketak behar dituzte, propietate mekaniko egonkorrak dituztenak. Galdutako apar-galdaketak galdaketa-dentsitatea hobetu dezake presio negatiboaren kontrolaren bidez.

Zergatik aukeratu gu?

● Gure zerbitzu bakarrarekin, gure enpresak galdaketa, mekanizazioa eta gainazaleko tratamendu prozesuak integra ditzake, hornikuntza-katearen zatiketa ezabatuz.

● Premiazko eskaeretarako ekoizpen-plangintza malgua

● Gure talde tekniko profesionalak galdaketa konplexuak kudeatu eta eskain ditzake.

● Kalitatea lehenesten duen hornitzailea, kalitate handiko produktuak eskainiz.

Galderak:

G: Nola lor dezaket aurrekontua zure fabrikatik?

A: Aurrekontu zehatza emateko, zure diseinuaren 3D CAD eredu sendo bat eskatzen dugu.

G: Zein marrazkien formatu onar daitezke?

A: Fitxategi formatu hauek onartzen ditugu:

- SolidWorks (.sldprt) edo ProE (.prt) fitxategi natiboak

- IGES (.igs), STEP (.stp) edo Parasolid (x_t ) formatuetan esportatutako 3D CAD eredu solidoak.

Kalitate handiko 3D CAD eredua hornituz, prezio zehatzak eskain ditzakegu.

G: Laginetan oinarritutako produktuak fabrika ditzakezu?

A: Bai, laginak garatu ditzakegu bezeroek emandako benetako laginak aztertuz eta marraztuz.

G: Probatu al dituzu ondasun guztiak entregatu aurretik?

A: Erabat! Produktu guztiak % 100ean ikuskatzen dira bidali aurretik, pieza fidagarriak jasotzen dituzula ziurtatzeko.

G: Egiaztatu al ditzaket produktuak entregatu aurretik?

A: Bai. Gure fabrikara bisita bat egin dezakezu zuk zeuk edo zure lankideari etortzeko eskatu, edo hirugarrenen ikuskapen-enpresa bati enkargatu ikuskapena entregatu aurretik.
